야외 공연장 무대기계장치 전면 교체 완전 가이드 — 광명시민체육관 오픈아트홀 시공 사례
야외 공연장은 실내보다 노후화가 빠릅니다. 바람·비·자외선·온도 변화에 상시 노출된 무대 설비는 실내 공연장보다 더 일찍, 더 자주 점검과 교체가 필요합니다.
경기도 광명시 광명시민체육관 오픈아트홀 은 노후화된 무대기계장치와 조명 시스템을 전면 교체하는 대규모 시공을 2024년에 진행했습니다. ALTO C&D는 이 프로젝트의 조명 디자인 수행과 무대기계장치 납품·시공 에 참여했으며, 조달청을 통한 관급자재로 조명 시스템까지 일괄 구성됐습니다.
이 포스팅에서는 납품계·내역서·준공서류·관급단가·제품 데이터시트 를 기반으로 실제 교체 내역과 정확한 스펙을 공개합니다.
목차
시공 개요 바텐 시스템 전면 교체 MILOS M390 트러스 + STAGEMAKER SLS 신규 설치 스피커 리깅 시스템 제어 시스템 막류·커튼 교체 무대조명 시스템 — ALPHA LIGHT + ETC 조달청 계약 방식 완공 후 정기안전검사 조치 야외 공연장 노후화 교체 기준 관련 포스팅 문의 및 견적 상담
1. 시공 개요
2. 바텐 시스템

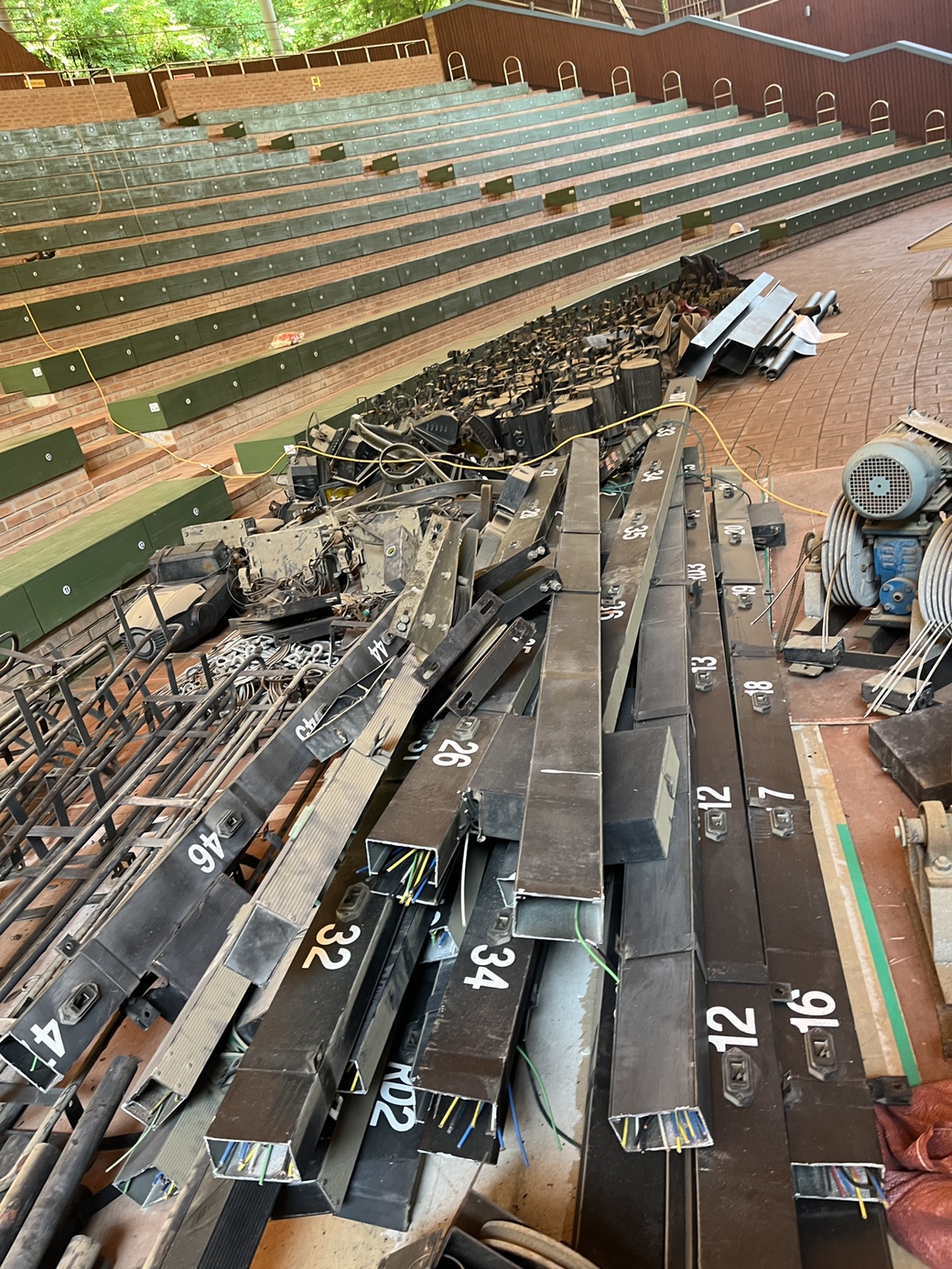

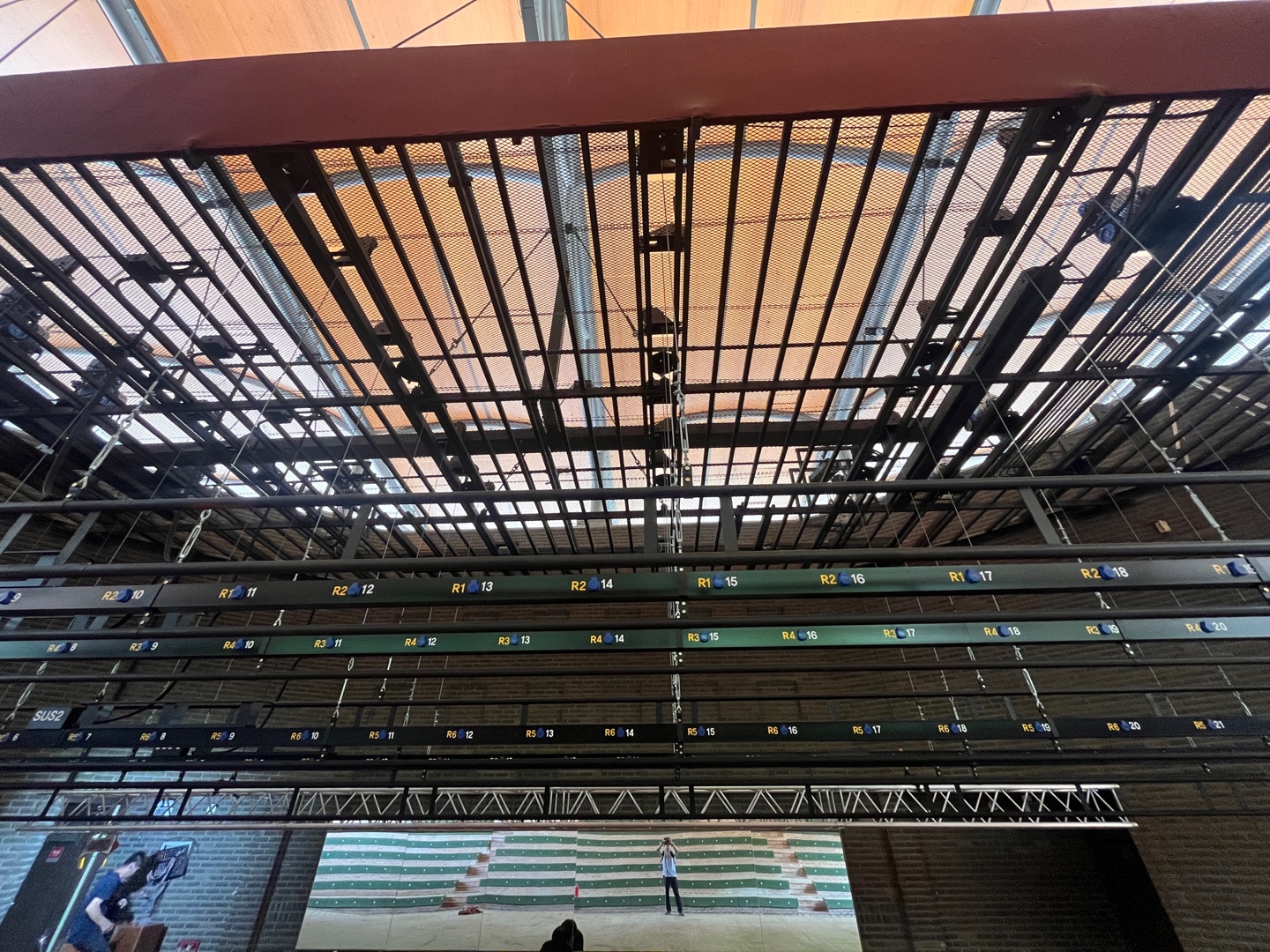

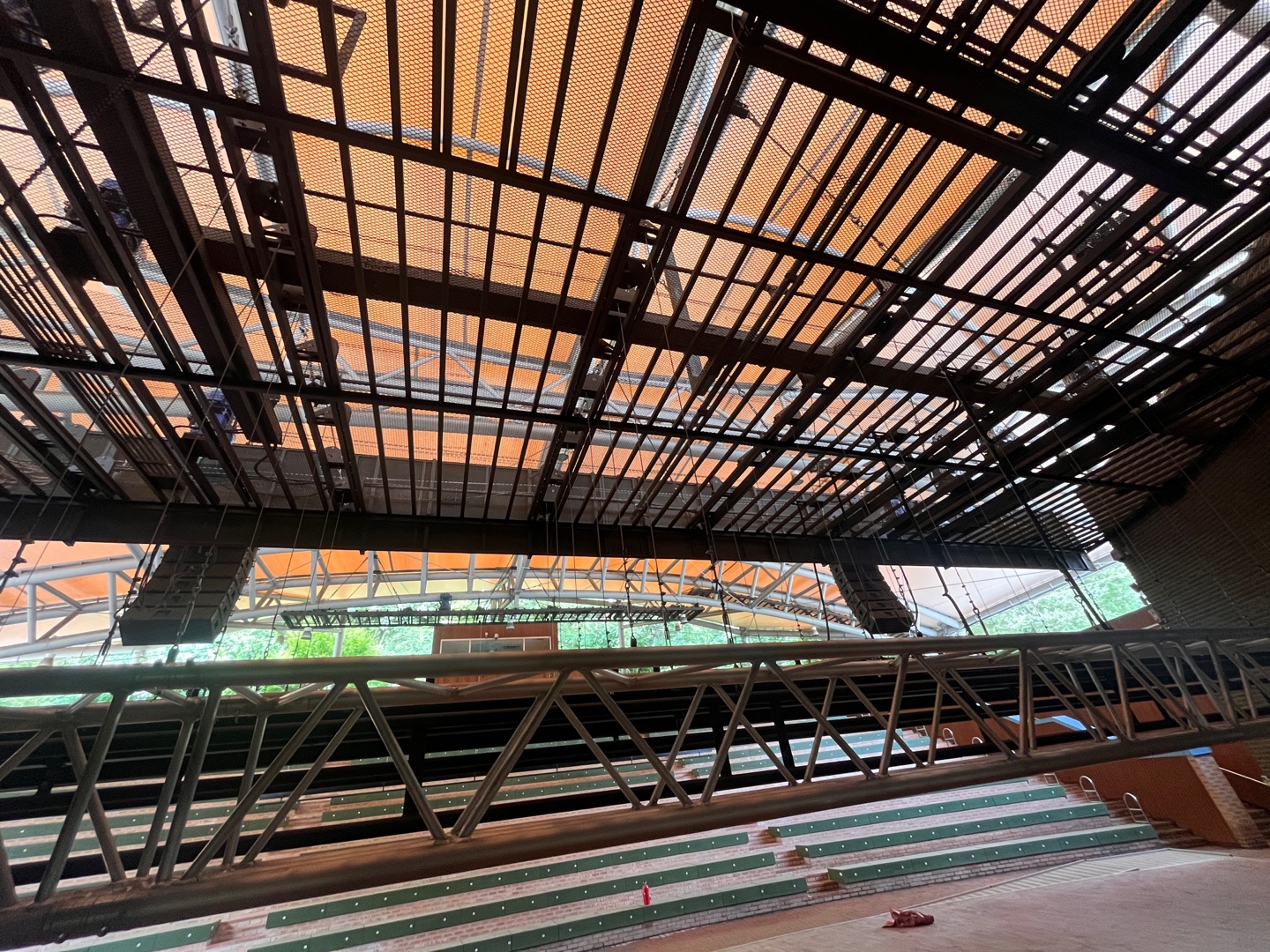

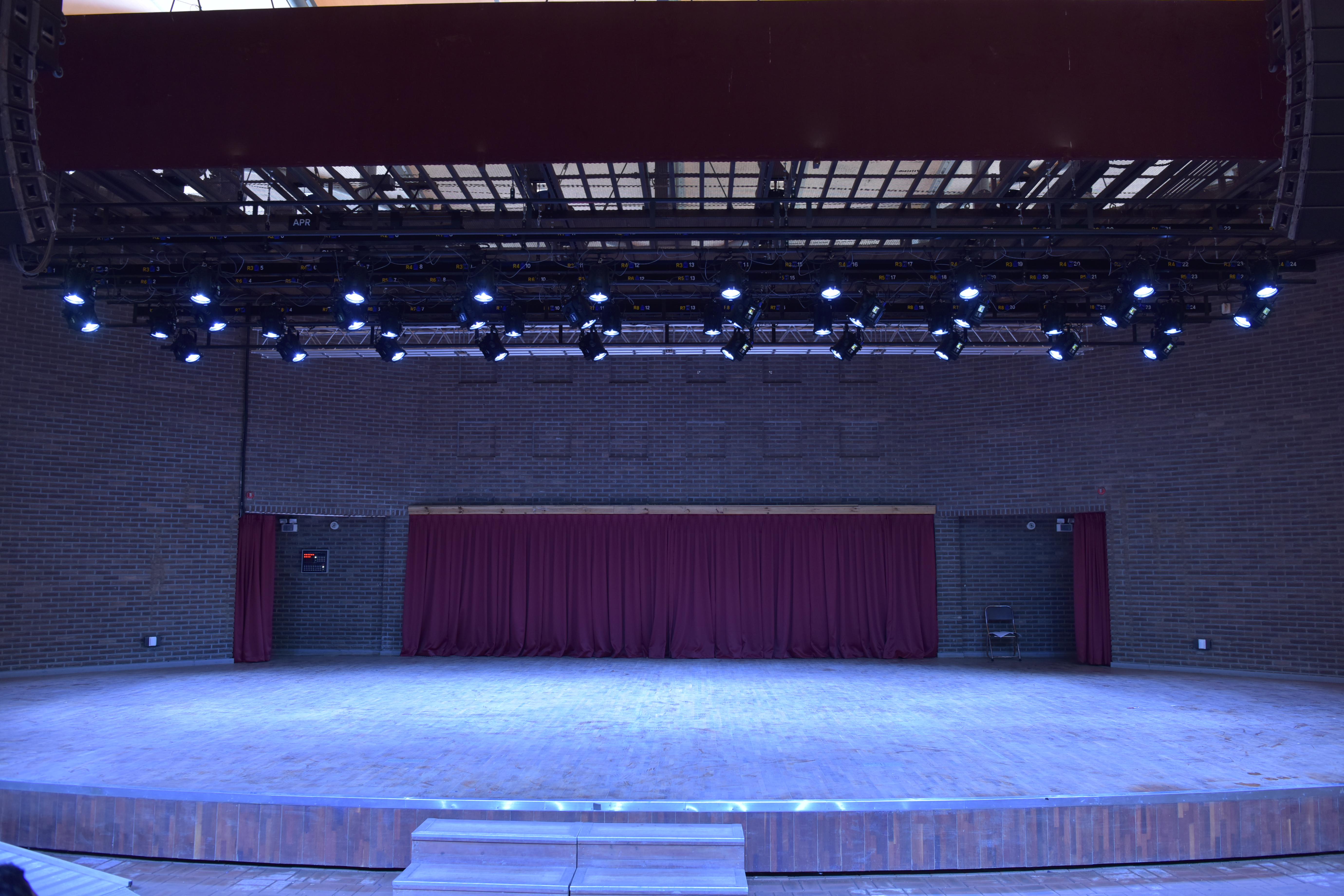

기존 노후 전동 바텐 구동부·와이어·플라이덕트를 전면 철거하고 신규 전동 바텐 시스템으로 교체했습니다. 모든 바텐 파이프 길이 L=14,000mm , 구동 모터 2.2kW × 4P , 허용하중(SWL) 300kg 기준으로 통일됩니다.
2-1. 교체 바텐 전체 목록
1
PLACARD BATTEN (플래카드 바텐)L=14,000 / 2.2kW×4P
300 kg
1 SET
2
APRON LIGHT BATTEN (에이프런 라이트 바텐)L=14,000 / 2.2kW×4P
300 kg
1 SET
3
NO.1 SUSPENSION LIGHT BATTEN L=14,000 / 2.2kW×4P
300 kg
1 SET
4
NO.2 SUSPENSION LIGHT BATTEN L=14,000 / 2.2kW×4P
300 kg
1 SET
5
NO.3 SUSPENSION LIGHT BATTEN L=14,000 / 2.2kW×4P
300 kg
1 SET
6
NO.1 SET BATTEN L=14,000 / 2.2kW×4P
300 kg
1 SET
7
NO.2 SET BATTEN L=14,000 / 2.2kW×4P
300 kg
1 SET
8
CEILING LIGHT BATTEN (씰링 라이트 바텐)L=14,000 / 2.2kW×4P
300 kg
1 SET
—
FLY DUCT 220V 16A × 24 OUTLET / L=14,000
—
각 바텐 1 SET
—
WALL POCKET 220V 16A × 4 OUTLET + XLR 1
—
6 SET
바텐 종류별 요약
종류 수량
서스펜션 라이트 바텐 (NO.1~3)
3 SET
세트 바텐 (NO.1~2)
2 SET
씰링 라이트 바텐
1 SET
에이프런 라이트 바텐
1 SET
플래카드 바텐
1 SET
합계 9 SET
구동 드라이브 노후 구동부 전체 → 신규 2.2kW×4P
수직 활차 (VERTICAL ROLLER) Ø200mm × 1P~5P 전체 교체
와이어로프 전 바텐 신품 교체
FLY DUCT 220V 16A × 24 OUTLET 덕트 전체 교체
바텐 파이프 Ø48.6mm 강관 (KS D 3566)
배선·배관 POWER & SIGNAL 전 계통 신규
철거 기존 구동부·와이어 일체 철거·반출
3. 트러스·호이스트
MILOS M390 + STAGEMAKER SLS
항목 사양 수량
트러스 MILOS M390 박스 트러스 L=12,000mm
1 SET
호이스트 CHAIN HOIST STAGEMAKER SLS 500kg
2 ea
용도 조명 트러스 구조 지지 및 승강
MILOS M390 STAGEMAKER SLS
박스 390×390mm
정격 500kg
알루미늄 6082-T6
CE, EN 17206 인증
아노다이징 처리
2중 리미트·과부하 감지
CE, TÜV 검사
낙하 방지 장치
4. 스피커 리깅
항목 사양 수량
SPEAKER HOIST CHAIN HOIST STAGEMAKER SLS 500kg
2 SET
설치 위치 상부 구조물 좌·우 각 1대
용도 라인 어레이 스피커 클러스터 승강
5. 제어 시스템
품명 규격 수량 위치
CONTROL PANEL MAIN MCCB 4P 225AF/175AT, RD:20CH, MOTOR:10CH
2면
판넬실
SUB CONTROL CONSOLE RD:20CH, MOTOR:10CH
1 SET
조정실
REMOTE CONTROL BOARD RD:20CH, MOTOR:10CH
1 SET
무대
DMX PATCH RACK DMX 패치 랙 일식
1 SET
판넬실

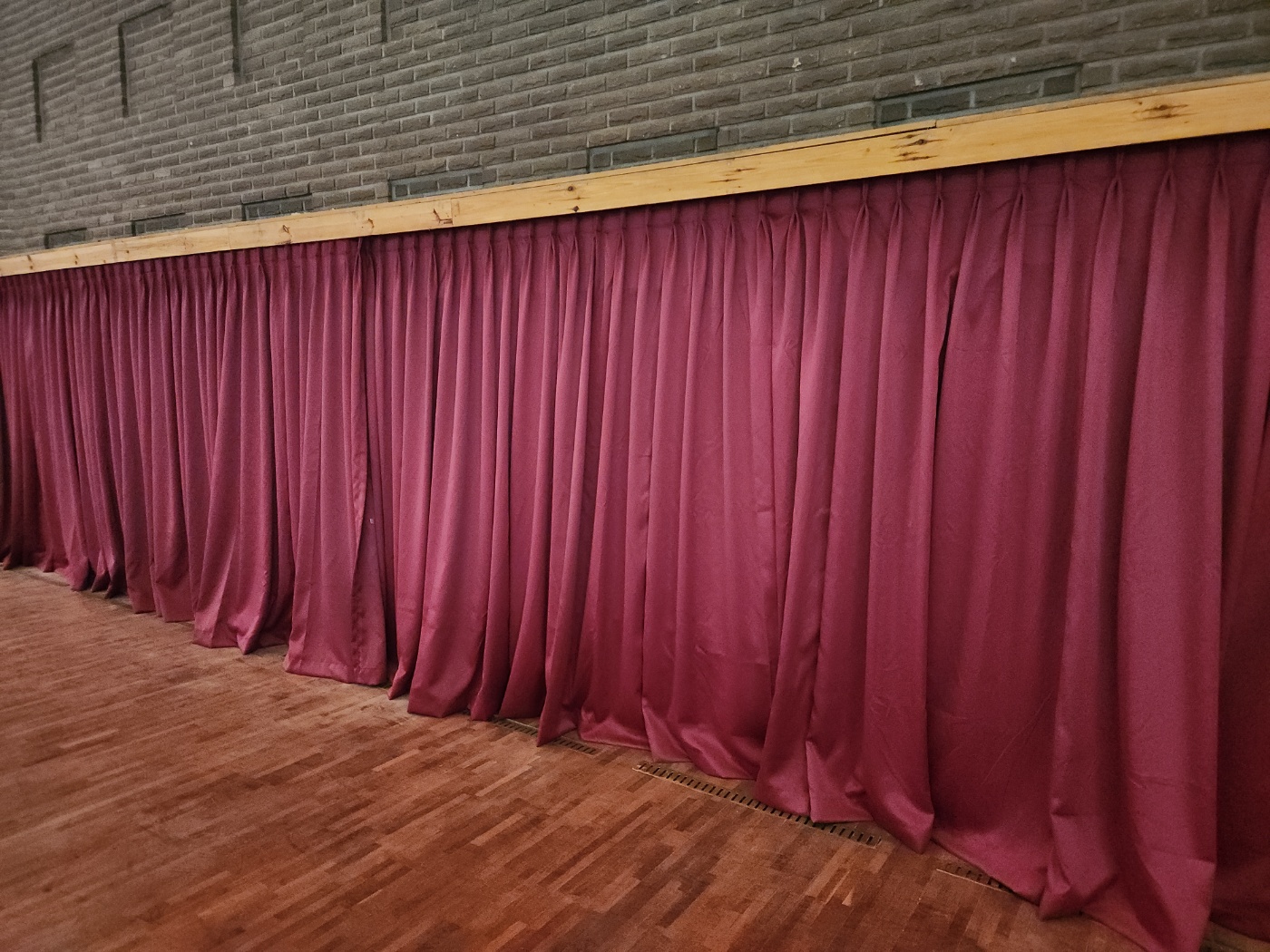

6. 막류·커튼
ROLL FLAG 2,250L × 1,500H
1 SET
ROLL SCREEN 6,000L × 6,000H
1 SET
SIDE CURTAIN 2,100L × 2,100H
2 SET
HORIZONT CURTAIN 9,000L × 2,100H
1 SET
7. 무대조명
무대조명은 조달청 관급자재로 구성됩니다. ALTO C&D가 조명 디자인 을 직접 수행했습니다.
7-1. 관급자재 조명 전체 구성
제품 규격 수량 관급 단가
ALPHA LIGHT 1000 LED 프레넬 스팟 (550W 엔진)
40 ea
—
ALPHA LIGHT 2000 LED 프레넬 스팟 (1100W 엔진)
10 ea
—
ALPHA LITE PS750W LED 엘립소이트 프로파일 18~38°
6 ea
ETC ION XE 20 컴퓨터 조명 콘솔
1 ea
7-2. ALPHA LIGHT 1000 사양
ALPHA LITE 7 Color LED Fresnel Spot Light
항목 사양
LED 엔진 550W 6 Color + 2 White
수명 50,000시간
색온도 2,000~35,000K (가변)
연색성 CRI 95~99.5 / TLCI 95~99.5
빔각도 15~55° (줌)
소비전력 240W
프로토콜 DMX512 / RDM
본체 무게 7.6kg
수량 40 ea
조도 특성 (5,600K / 빔각 50°)
거리 조도
3m
863 Lux
5m
350 Lux
7m
197 Lux
9m
127 Lux
7-3. ALPHA LIGHT 2000 사양
ALPHA LITE 7 Color LED Fresnel Spot Light
항목 사양
LED 엔진 1,100W 6 Color + 2 White
수명 50,000시간
색온도 2,000~35,000K (가변)
연색성 CRI 95~99.5 / TLCI 95~99.5
빔각도 15~55° (줌)
소비전력 450W
프로토콜 DMX512 / RDM
본체 무게 8.7kg
수량 10 ea
조도 특성 (5,600K / 빔각 50°)
거리 조도
3m
1,910 Lux
5m
700 Lux
7m
335 Lux
9m
177 Lux
7-4. ALPHA LITE PS750W — LED 엘립소이트 프로파일
전통적인 750W 텅스텐 프로파일 조명을 대체하는 LED 프로파일 조명입니다.
ALPHA LITE LED Profile Light
항목 사양
LED 칩 400W CSP/COB LED
수명 50,000시간
색온도 2,900~6,000K (VCT)
연색성 CRI 97 / TLCI 97
빔각도 18~38° / 5~10° / 9~18°
소비전력 300W
프로토콜 DMX512 / RDM
본체 무게 5.6kg (요크 포함 9.2kg)
본체 치수 670 × 200 × 185mm
제어 Smart Touch LCD Controller
특징 평탄하고 균일한 광야, 정밀 패턴 투사
수량 6 ea
💡 PS750W는 기존 텅스텐 프로파일(750W) 대비 전력을 300W로 절감하면서 CRI 97의 뛰어난 연색성과 50,000시간의 긴 수명을 제공합니다. 야외 공연 무대의 핀 조명·특수 연출에 최적화된 프로파일입니다.
7-5. ETC ION XE 20 — 컴퓨터 조명 콘솔
ETC Eos Family Control
항목 사양
제조사 ETC (Electronic Theatre Controls, 미국)
시리즈 Eos Family
출력 기본 2,048 outputs (최대 12,288 outputs)
페이더 20개 (45mm) + 메인 플레이백 2개 (100mm)
페이더 페이지 100페이지 (채널·서브마스터·팔레트·이펙트)
DMX 포트 4 × DMX-512/RDM 5-pin XLR
네트워크 기가비트 이더넷 2포트 / sACN / Art-Net
타임코드 MIDI·SMPTE 타임코드 입력
치수 744 × 362 × 107mm
무게 7.35kg
소비전력 약 2A @ 120V 또는 230/240V
인증 CE, cETLus, UKCA, FCC, RoHS
소프트웨어 Augment3d 3D 프로그래밍 환경 포함
7-6. ALPHA LIGHT 시리즈 비교
비교 항목 ALPHA 1000 ALPHA 2000 PS750W
타입 프레넬 스팟
프레넬 스팟
프로파일 (엘립소이트)
LED 엔진 550W
1,100W
400W CSP/COB
소비전력 240W
450W
300W
색온도 2,000~35,000K
2,000~35,000K
2,900~6,000K
CRI 95~99.5
95~99.5
97
빔각도 15~55°
15~55°
18~38°
3m 조도 863 Lux
1,910 Lux
—
수량 40 ea
10 ea
6 ea
주용도 범용 무대 조명
고광량 집중 조명
정밀 프로파일·핀 조명
8. 조달청 계약
공공기관 무대장비 조달 활용 팁
제도 장점
조달청 혁신장터 수의 계약 가능 — 복잡한 입찰 절차 생략
조달 우수제품 품질·성능 검증 완료 — 별도 입찰 없이 직접 구매
나라장터 일반경쟁 투명한 감사 증빙
지자체·공공 공연장 담당자라면 무대 설비 도입 시 조달청 혁신장터·조달 우수제품 제도를 먼저 확인하세요. ALTO C&D는 시방서 작성부터 조달 계약까지 전 과정을 함께 지원합니다.
9. 정기안전검사 조치
납품 완료 후 정기 안전검사에서 확인된 조치 사항을 즉시 보완했습니다.
조치 항목 해당 설비 조치 내용
UCP 베어링 그리스 주입 전 바텐 구동부
베어링 내부 그리스 미주입 → 주입 완료
제어반 명칭 표기 전기실 제어반 전면
각 바텐 명칭 미표기 → 표기 완료
바텐 명칭·SWL 표기 전 장치봉·조명봉
명칭 + 최대적재하중 300kg 표기 완료
그리드 구동부 명칭 표기 무대 상부 그리드
전체 구동부 명칭 표기 완료
안전검사 후 조치까지 완료된 상태로 최종 준공이 확인됐습니다. 정기 안전검사와 즉시 조치는 공연장 안전 관리의 핵심입니다.
10. 교체 기준
즉시 교체 검토 신호
항목 교체 검토 신호
설비 연한 전동 드라이브 15년 이상 / 와이어 3~5년 (야외)
부품 단종 모터·제어 보드 부품 수급 불가
반복 고장 동일 설비 1년 내 2회 이상 고장
와이어 상태 소선 절단 10% 이상 / 직경 감소 7% 이상
안전점검 권고 전문기관 점검 성적서에 교체 권고 기재
야외 공연장 교체 주기
항목 실내 공연장 야외 권장
와이어로프
5년
3~4년
전동 드라이브
15~20년
12~15년
플라이덕트
10~15년
8~10년
할로겐 조명
5~8년
→ LED 교체 강력 권장
막류·커튼
10~15년
7~10년
11. 관련 포스팅
👉 STAGEMAKER 무대 호이스트 브랜드 소개
👉 MILOS TRUSS 브랜드 소개
👉 공연장 무대시설 정기점검과 내구연한 관리 완전 가이드
👉 무대 바텐 안전 기준과 법적 의무 총정리
👉 다목적 공연장 무대 호이스트 시스템 구축 가이드
📺 ALTO C&D 채널 안내
👉 YouTube @stagemanyang
👉 Instagram @altocandd
👉 Facebook ALTO C&D
📞 문의 및 견적 상담
야외 공연장 무대기계장치 교체·조명 디자인·조달청 계약 지원까지 전문 상담을 드립니다. 현장 실사 후 교체 우선순위와 예산 계획을 함께 수립해 드립니다.
