공연장 천장 위, 보이지 않는 핵심 장비
공연장을 방문하면 화려한 무대 조명과 웅장한 음향에 먼저 눈길이 가지만, 정작 공연을 가능하게 하는 핵심 장비는 무대 위 천장 어딘가에 조용히 자리 잡고 있습니다.
바로 무대 바텐(장치봉) 입니다.
"장치봉이 뭔가요?" "바텐이랑 호이스트는 어떻게 다른가요?" "우리 강당에도 설치할 수 있나요?"
현장 담당자들이 가장 많이 묻는 질문들입니다. 이 포스팅에서는 무대 바텐의 정의부터 종류, 구동 방식, 공간별 구성 차이까지 처음 접하는 분도 쉽게 이해할 수 있도록 정리해 드립니다.
무대 바텐(장치봉)이란?
공식 정의
한국산업기술시험원 무대시설 안전관리지침 및 무대예술용어집에 따른 공식 정의는 다음과 같습니다.
장치봉 (batten / fly bar) 배경이나 장치 등을 매다는 긴 봉이나 구조물. 커튼, 조명기구, 무대장치를 매달기 위해 그리드(grid)로부터 내려오는 기계장비.
쉽게 말하면 무대 천장(그리드)에 수평으로 설치된 파이프 또는 봉으로, 여기에 조명기구·막류·무대 세트·음향반사판 등을 매달아 필요에 따라 올리고 내리는 장비입니다.
용어 정리
현장에서 혼용되는 용어들을 정리합니다.
용어 의미 비고
| 장치봉 | 공식 한국어 명칭 | 무대예술용어집 기준 |
| 바텐 (Batten) | 영어 원어 | 현장에서 가장 많이 사용 |
| 배튼 | Batten 한국어 발음 | 바텐과 동일 |
| 조명봉 | 조명기구 전용 장치봉 | 조명 전용 바텐 |
| 플라이 바 (Fly Bar) | 영어 표기 | 대형 공연장에서 사용 |
💡 공식 표준 용어는 장치봉이지만, 현장에서는 바텐 또는 배튼으로 더 많이 불립니다. 이 포스팅에서는 무대 바텐으로 통일해서 사용합니다.
무대 바텐의 구조 — 어떻게 생겼나

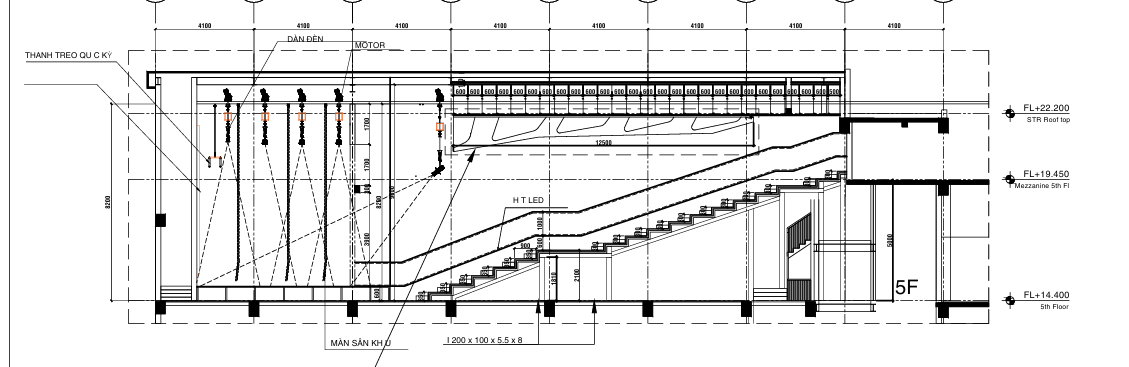

공연장 무대 단면도 (플라이 타워·그리드·장치봉 구조가 보이는 도면)
무대 바텐 시스템은 크게 4가지 구성요소로 이루어집니다.
그리드 (Grid)
↓ 와이어로프
활차 (Pulley)
↓
장치봉 (Batten) ←→ 조명기구·막류·세트 매달기
↑
구동 장치 (수동 or 전동)
구성요소 역할
| 그리드 (Grid) | 무대 최상부 철골 구조물. 모든 상부 설비의 기초 |
| 활차 (Pulley) | 와이어로프 방향 전환 도르래 |
| 와이어로프 | 장치봉을 매달고 승강시키는 강선 |
| 장치봉 (Batten) | 조명·막류·세트를 매다는 수평 봉 |
| 구동 장치 | 수동(카운터웨이트) 또는 전동(모터) |
장치봉 강관 규격
무대시설 안전관리지침 (한국산업기술시험원) 에 따르면 장치봉 강관의 표준 규격은 다음과 같습니다.
용도 외경 두께 KS 규격
| 일반 무대기구용 | 48.6 mm | 3.2 mm | KS D 3566 |
| 경량 장치봉 (조명기구용) | 42.7 mm | 2.3 mm | KS D 3566 |
| 배관용 (대체 사용 가능) | 48.6 mm | 3.25 mm | KS D 3507 |
무대 바텐 종류 — 용도에 따른 분류
무대 바텐은 매다는 대상에 따라 크게 4가지로 나뉩니다.
바텐 종류 매다는 대상 하중 특성 주요 현장
| 조명 바텐 | 무대 조명기구 | 분산 하중, 고빈도 승강 | 모든 공연장 |
| 막류 바텐 | 암막·그랜드커튼·다리막 | 균일 분산 하중 | 공연장·강당 |
| 세트 바텐 | 무대 배경·세트 구조물 | 집중 하중 가능 | 대형 공연장 |
| 음향 바텐 | 스피커·음향 설비 | 중량 집중, 진동 고려 | 공연장·강당 |
조명 바텐 (Lighting Batten)
무대 조명기구를 매달기 위한 바텐입니다. 공연장에서 가장 많은 수량이 설치되며, 조명 작업 시 내려서 초점을 맞추고 다시 올리는 작업이 반복됩니다.
- 외경 42.7mm 강관이 주로 사용 (조명기구 행거 사이즈 기준)
- 승강 빈도가 높아 내구성이 중요
- 전동 방식 적용 시 속도 제어 정밀도 필요
막류 바텐 (Curtain Batten)
암막·그랜드커튼·다리막·하늘막 등 각종 막류를 매달기 위한 바텐입니다.
- 막의 무게가 바텐 전체 길이에 걸쳐 균일하게 분산
- 방화막은 별도 안전 기준 적용 (화재 시 자동 하강)
- 무대 면막(그랜드커튼)은 공연 시작·종료 시 가장 빈번히 사용
세트 바텐 (Scenery Batten)
배경 그림·무대 세트·배경막 등을 매달기 위한 바텐입니다.
- 집중 하중이 발생할 수 있어 구조 검토 필수
- 대형 공연장(오페라·뮤지컬 전용)에서 활용도 높음
- 장면 전환 시 복수의 세트 바텐이 동시에 움직이기도 함
무대 바텐 구동 방식 — 수동 vs 전동
무대 바텐은 구동 방식에 따라 수동 방식과 전동 방식으로 크게 나뉩니다.
구분 수동 방식 전동 방식
| 구동 원리 | 작업자가 로프 직접 조작 | 전동 모터 자동 승강 |
| 평형추 | 카운터웨이트 필수 | 윈치 방식은 불필요 |
| 속도 제어 | 작업자 숙련도 의존 | 인버터 가변속 제어 가능 |
| 안전성 | 작업자 역량에 의존 | 자동 안전장치 기본 탑재 |
| 초기 비용 | 낮음 | 높음 |
| 운용 비용 | 숙련 인력 필요 | 비숙련자도 안전 운용 가능 |
| 적합 현장 | 소규모 공연장·학교 강당 | 전문 공연장·방송국·스튜디오 |
수동 방식 (카운터웨이트 시스템)
수동 방식은 평형추(카운터웨이트) 를 이용해 장치봉의 무게 균형을 맞추고, 작업자가 로프를 당겨 승강시키는 방식입니다.
장점
- 초기 설치 비용이 낮음
- 전원 없이 작동 가능
- 연출에 맞춰 승강 속도를 섬세하게 조절 가능 (숙련자)
단점
- 숙련된 전문 인력 필수
- 평형추 적재·하역 시 안전사고 위험
- 장치봉 하중 변경 시마다 평형추 재조정 필요
전동 방식 (Electric Batten)

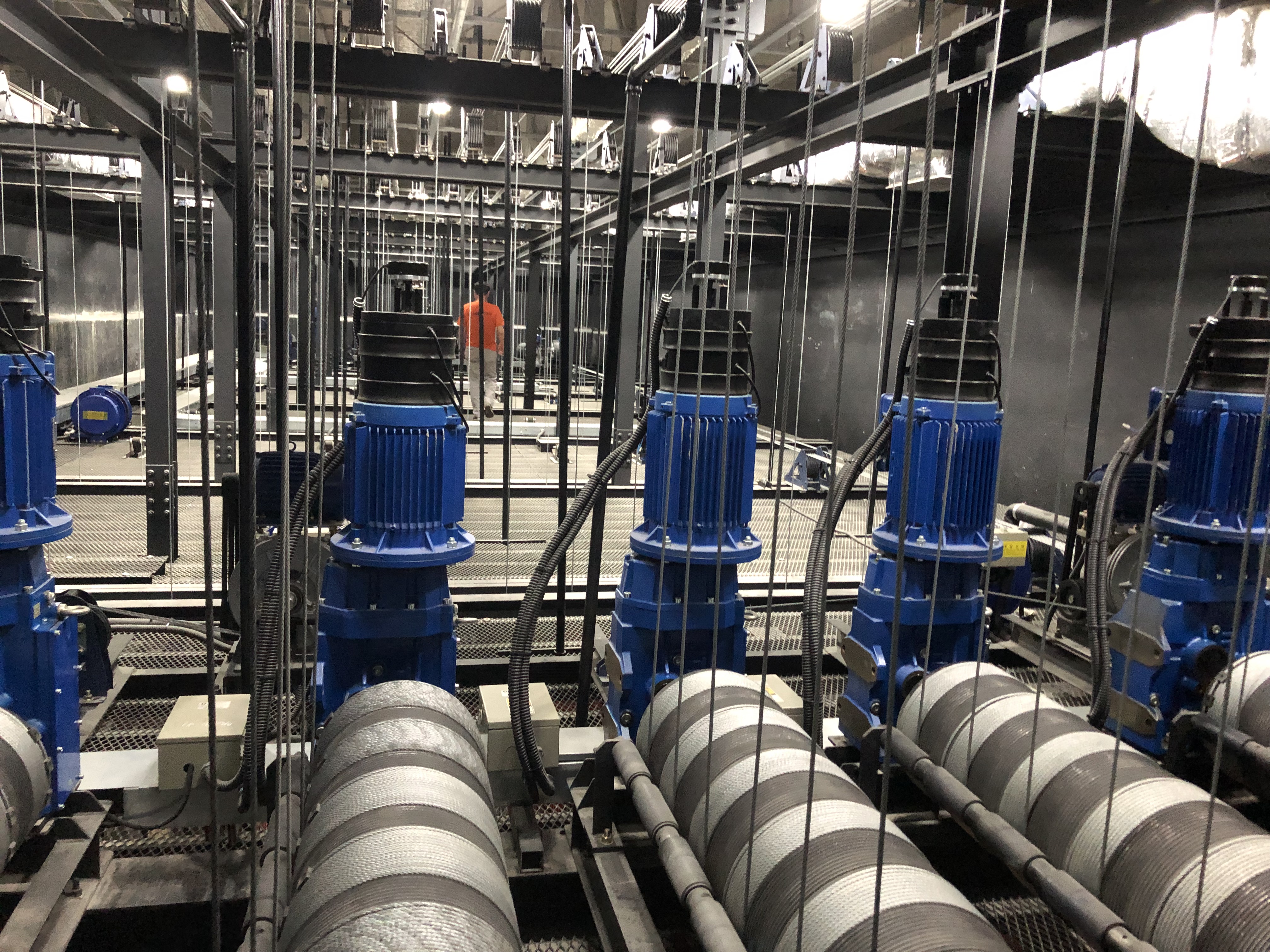

전동 방식은 전동 모터로 와이어로프를 감아올리거나 풀어내는 방식입니다. 크게 전동 평형추 방식과 전동 윈치 방식으로 나뉩니다.
구분 전동 평형추 방식 전동 윈치 방식
| 원리 | 전동기 + 카운터웨이트 조합 | 윈치 드럼에 직접 와이어 권취 |
| 특징 | 소용량 모터로 고속 승강 가능 | 평형추 없이 전체 하중 구동 |
| 적합 하중 | 하중 변화 적은 경우 | 적재하중 변동 폭이 큰 경우 |
| 적용 현장 | 전문 공연장 | 조명장치·도구장치 매달기 |
전동 방식 핵심 안전장치
안전장치 기능
| 리미트 스위치 (2중) | 상·하한 이동 범위 제한 — 과권상 방지 |
| 과부하 감지 | 정격 하중 초과 시 자동 정지 |
| 비상정지 (E-STOP) | 즉각 전체 정지 |
| 낙하 방지 장치 | 와이어 파단 시 장치봉 낙하 방지 |
| 소프트 한계 위치 | 프로그램으로 설정한 이동 제한 위치 |
⚠️ 안전관리지침 핵심 조항 무대시설에는 한계 스위치(upper/lower limit switch)와 최종 한계 스위치(final limit switch)를 반드시 2중으로 부착하여 이동 거리의 제한을 두고 안전을 확보해야 합니다. — 공연장 무대시설 안전관리지침 (한국산업기술시험원)
공간 타입별 무대 바텐 구성
같은 바텐이라도 설치되는 공간에 따라 구성이 완전히 달라집니다.
공간 타입 바텐 구성 특징 주요 고려사항
| 전문 공연장·극장 | 플라이 타워 내 다수 설치, 조명·막류 분리 구성 | 높은 양정(Lift Height), 안전 하중, 승강 속도 |
| 학교 강당·다목적홀 | 전동 바텐 위주, 공간 제약 많음 | BTL·그린스마트 기준, 예산, 조작 편의성 |
| 방송·크로마키 스튜디오 | 조명 바텐 집중 배치, 그리드 방식 | 균일 조도, 케이블 관리, 정밀 위치 제어 |
| VR·XR 스튜디오 | 고하중 조명·카메라 장비 지지 | 트래킹 정밀도, EMI 차폐, 하중 집중 |
| 야외 공연장 | 트러스 구조물 + 체인 호이스트 | 풍하중, 기상 대응, 임시 구조물 안전 |
무대 바텐 핵심 설계 요소 5가지
무대 바텐을 도입하거나 교체할 때 반드시 확인해야 할 설계 요소입니다.
① 하중 용량 (SWL)
바텐 1본당 최대 안전 작업 하중입니다. 무대예술용어집에 따르면 장치봉의 적정 하중은 500 / 750 / 1,000 kg 수준으로 장치의 무게를 반드시 고려해야 합니다.
⚠️ 정격 하중을 적재한 무대기구가 정지할 때 와이어로프에 가해지는 하중은 KS 파단하중의 1/10 이하로 해야 합니다. — 공연장 무대시설 안전관리지침
② 양정 (Lifting Height)
바텐이 최대로 올라갈 수 있는 높이입니다. 플라이 타워의 높이에 따라 결정되며, 공연 연출의 핵심 요소입니다.
③ 바텐 간격 (Pitch)
바텐과 바텐 사이의 거리입니다.
- 공연장 표준: 200~300 mm 간격
- 간격이 좁을수록 더 정밀한 장면 전환 가능
- 조명 바텐은 특히 간격이 중요 (그림자 방지)
④ 승강 속도
공연 연출 품질에 직결되는 요소입니다.
속도 방식 특징 적합 용도
| 단속 (On/Off) | 고정 속도 | 단순 승강 작업 |
| 인버터 가변속 | 0~최고속 무단 변속 | 공연 연출, 정밀 작업 |
⑤ 와이어로프 안전 기준
- 와이어로프는 KS 마크 표시품 또는 동등 이상 사용
- 장치봉 승강 시 원칙적으로 2줄 이상 사용
- 정기적 외관 검사 필수 (직경 감소·마모·절손 확인)

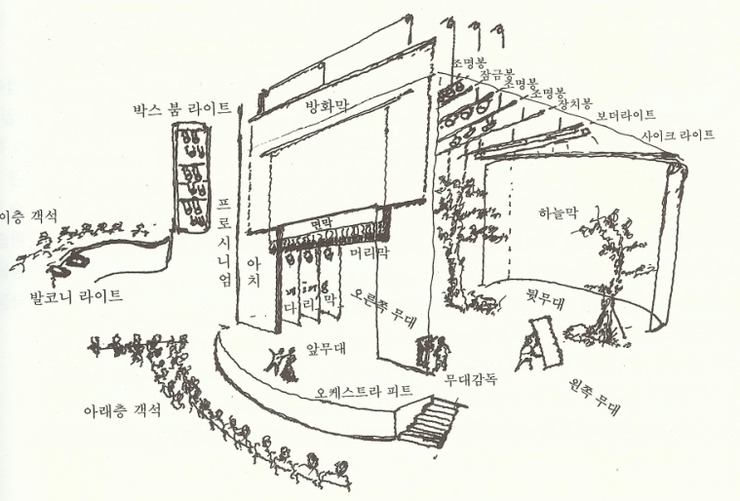

무대 바텐 관련 공간 구조 용어 정리
공연장 구조를 이해하면 바텐 시스템이 더 명확히 보입니다.
용어 의미
| 플라이 타워 (Fly Tower) | 무대 상부 공간 — 바텐이 올라가는 높은 공간 |
| 그리드 (Grid) | 플라이 타워 최상부 철골 구조물 |
| 플라이 갤러리 (Fly Gallery) | 벽면에 만들어진 작업 통로 |
| 하중 갤러리 (Loading Gallery) | 평형추 적재·하역 작업 공간 |
| 핀 레일 (Pin Rail) | 수동 로프를 고정하는 레일 |
| 로프 락 (Rope Lock) | 수동 로프를 안전하게 고정하는 장치 |
ALTO C&D의 무대 바텐 시공 레퍼런스
ALTO C&D는 국내 주요 공연장·강당·스튜디오의 무대 바텐 설계·납품·시공·유지보수 경험을 보유하고 있습니다.
현장 공간 타입 적용 시스템
| 계명아트센터 | 오페라·뮤지컬 전용 | STAGEMAKER HOIST 56대 |
| 성산아트센터 대극장 | 다목적 공연장 | STAGEMAKER HOIST |
| 영화의전당 | 다목적 공연장 | STAGEMAKER HOIST |
| 광명오픈아트홀 | 야외 공연장 | STAGEMAKER HOIST + MILOS TRUSS |
| 크로마키 스튜디오 | 방송 스튜디오 | 전동 바텐 장치 |
| CM PARK STUDIO | 영상 스튜디오 | 최첨단 바텐 시스템 |
💡 현장별 상세 시공 사례는 시리즈 포스팅에서 별도로 소개해드립니다.
다음 편 미리보기
👉 2편: 수동 바텐 vs 전동 바텐 — 방식별 특성과 현장별 선택 기준 👉 3편: 공연장 종류별 무대 바텐 구성 가이드 👉 4편: 무대 바텐 안전 기준과 법적 의무 총정리
관련 포스팅 함께 보기
👉 STAGEMAKER HOIST 한국 공식 대리점 | ALTO C&D
👉 VERLINDE 호이스트 한국 공식 대리점 | ALTO C&D
👉 공연장 호이스트 교체 시 꼭 확인할 사항 | ALTO C&D
👉 호이스트·윈치 구매 전 꼭 알아야 할 기초 정보 | ALTO C&D
✅ 이미 발행된 기술정보 포스팅
→ BTL 그린스마트 학교 무대장비 기준
→ 무대조명 바텐과 호이스트 연결 방법
→ 호이스트 용량 계산하는 방법
→ 공연장 무대장비 종류 총정리
→ 무대 배튼 전동화 공사 절차와 비용
→ 2편 작성 시 이 링크들도 내부 링크에 추가하겠습니다!
📺 ALTO C&D 채널 안내
장비 설치·교육 영상을 YouTube에서 확인하세요!
👉 YouTube @stagemanyang 👉 Instagram @altocandd 👉 Facebook ALTO C&D
📞 제품 문의 및 견적 상담
무대 바텐 도입·교체·유지보수를 검토 중이시라면 지금 바로 문의해 주세요. 현장 환경에 맞는 최적 시스템 선정부터 설계·시공·A/S까지 전문 상담을 제공합니다.
구분 정보
| 📞 대표 전화 | 02-2275-4576 |
| 📱 휴대폰 | 010-3223-4576 |
| 📠 팩스 | 0504-367-4576 |
| 📧 이메일 | altocdinc@daum.net |
| 🌐 홈페이지 | 👉 altocnd.co.kr |
✅ 견적 문의 / 현장 방문 상담 / 제품 카탈로그 요청 가능합니다.
본 포스팅은 한국산업기술시험원 무대시설 안전관리지침 및 무대예술용어집을 기반으로 ALTO C&D가 작성한 공식 안내 자료입니다.
